Project Canvas オンラインマニュアル

*

リンク

 Project Canvasにおける「リンク」とは、オブジェクトとオブジェクトを関連付ける線のことです。主に、あるスケジュールから別のスケジュールへとつながる矢印線や、あるメモ(テキスト)からあるスケジュールを指し示す線として利用します。

リンクの作成
 リンクを作成するには、リンクしたい両端のオブジェクトが見えている必要があります。段ごと非表示になっていたりして見えないオブジェクトを端点に持つリンクは、表示もされません。
 リンクを作成するには、キャンバス上で次の操作を行います。
@リンクの始点としたいオブジェクトを選択します。
Aメインメニューの[挿入]→[リンク]を選択します。
 または、右クリックしてコンテキストメニューから[リンクの作成]を選択します。
Bリンクしたい先のオブジェクトを、クリックによって指定します。
C必要があれば属性を指定して、OKをクリックします。
 リンクを作成し始めたときの線の種類と色は、パレットダイアログバーで選択されているものが使われます。但し、[ツール]→[オプション]で「パレットダイアログバーの指定に関わらず、リンク作成時の線の色は端点オブジェクトの色に合わせる」という設定をしているときは、リンクを作成し始めたときに選択していたオブジェクトの色(スケジュールの場合は背景色、メモの場合は枠線色。但し、スケジュールで背景色が白の場合は、枠線色)を採用します。

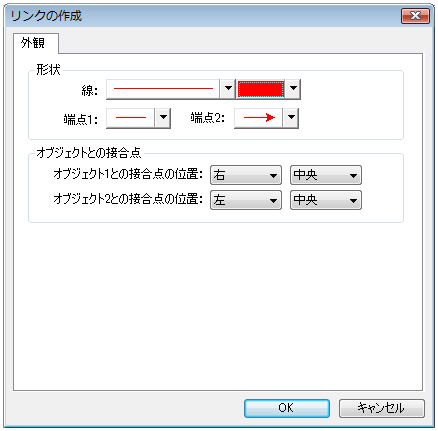

 リンクの属性を入力するウィンドウでは、リンク線の形状や、オブジェクトとの接合点に関する設定が行えます。



リンクを描画する線の種類と色を、ドロップコントロールから選択します。
端点1 最初に指定したオブジェクト側の端点のスタイルを選択します。
端点2 後に指定したオブジェクト側の端点のスタイルを選択します。
オブジェクト1との接合点 最初に指定したオブジェクトとの接合点の位置を指定します。
オブジェクト2との接合点 後に指定したオブジェクトとの接合点の位置を指定します。
リンクの編集と削除
 ここでは、一度作成したリンクを編集する方法について説明します。

(1)リンクの選択
 リンクをクリックすると、選択状態になります。[Ctrl]を押下しながらクリックすることで、複数個のリンク(または他のオブジェクトと共に)を選択状態にすることができます。

(2)リンクの変更
 リンクが単独で選択されている場合は、メインメニューから[編集]→[プロパティ]を選択することで、リンクのプロパティが表示され、自由に設定を変更することができます。ショートカットキーは[Enter]です。但し、一度作成したリンクの始点や終点となるオブジェクトを変更(付け替え)することはできません。オブジェクトを付け替えたい場合には、一旦削除して新たにリンクを作り直す必要があります。

(3)リンクの削除
 リンクを削除するには、選択状態にしてから、メインメニューから[編集]→[削除]を選択します。または、リンクを右クリックし、コンテキストメニューから[削除]を選択します。ショートカットキーは[Delete]です。

(4)リンクのドラッグ操作
 リンクをドラッグしても、移動はできません。リンクの位置は両端のオブジェクトに依存しているため、リンクしているオブジェクトを移動すると、リンク線も一緒に移動されます。

(5)リンクされたオブジェクトをまとめてドラッグ操作
 あるオブジェクトをドラッグによって移動(またはコピー)しても、リンクされているオブジェクトが一緒に移動(またはコピー)されることはありません。ドラッグ操作は選択されているオブジェクトに対して行われるため、ドラッグしたいオブジェクト全てを選択する必要があります。
 Project Canvasでは、オブジェクトを選択した状態で右クリックメニューから「リンクされたオブジェクトを全て選択」コマンドを選択することで、リンクされたオブジェクトを簡単に選択状態にすることができます。この方法で、移動やコピー・削除などに関し、リンクによってつながったオブジェクトをまとめて操作することが可能です。
